Smart Mesh BLE 4.2(HN-BN02)

Front

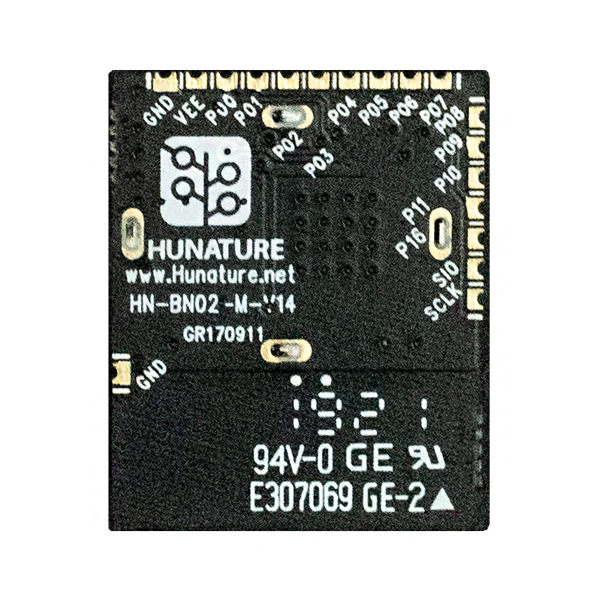

Back

제품설명

HN-BN02는 Bluetooth Low Energy(BLE 4.2) 기반한 통신 제품으로, 다양한 동작 모드를 지원합니다. 사용자는 직렬 포트를(UART) 통한 AT-Command를 이용하여 Beacon, Mesh, P2P 등 동작 모드를 변경할 수 있습니다.

본 제품은 모바일 애플리케이션(Android, IOS)을 이용한 무선 펌웨어 업데이트 기능을 제공하여 신규 펌웨어 출시한 경우 무선 업데이트가 가능합니다.

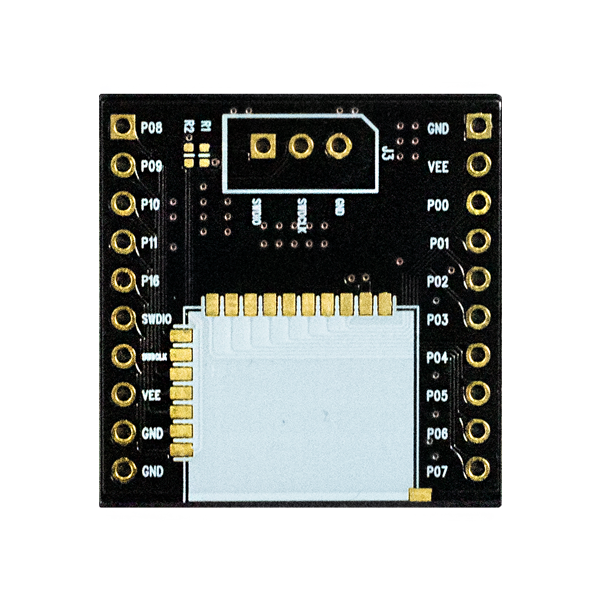

SWD 3pin이 제공되어, 개발자는 펌웨어 Debugging 및 writing을 할 수 있습니다. 개발 편의를 위한 Gender Board(HN-BN02-G), Development Kit (HN-DK)과의 연결 사용이 가능합니다.

참고: 기능 설명 및 상세 스펙은 관련문서를 참고하시기 바랍니다.

적용분야

Mobile phone accessories

Wearables

Beacons

Device/System monitoring

PC peripherals

Consumer Electronics (CE) remote controls

Proximity/Alert sensors

Smart Home

Sports, fitness and healthcare sensors

Smart RF tags

Toys and electronic games

Lighting, Dimming

Repeater & Mesh Network

Sensor Networ

제품사양

표 제목
Item	Description	비고
Main Chipset	SoC ARM Cortex-M0 32bit nRF51822 series
	32kB RAM
	256kB Flash
Bluetooth	Bluetooth Low Energy 4.2 stack for HN-BN02
	On-module integrated chip antenna
	No external trimming is required in production
RF	On-module integrated chip antenna
	-93dBm sensitivity
	Integrated channel filters
Clock	External 16MHz, Internal 32KHz RTC
Operating Mode	Running, Idle, Deep sleep
I/F	SPI, I2C, UART, GPIO(Analog, Digital)
Download I/F	SPI Programming (SWDIO, SWDCLK)
Network	P2P, Repeater, Star, Mesh Max 20 Byte Segmentation
AT Command	Beacon(iBeacon)
	LED Dimming (Dimmer)
	P2P, Repeater, Star, Mesh configuration
FW Option	AT Command, On Demand, Empty
