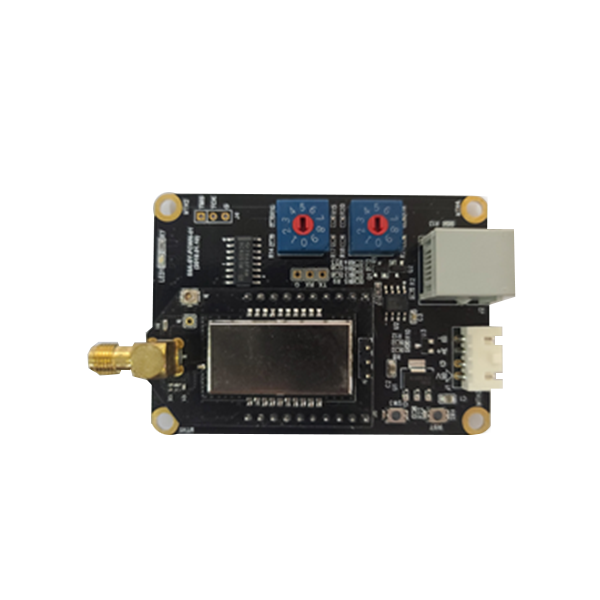

Wireless Sub-1 Amp Module (HN-SWC)
제품소개
HN-SWC (Serial to Wi-sun Converter)은 장거리 IoT망 구축을 위한 Sub 1GHz 대역의 통신 모듈입니다. 본 제품은 통신 성능 향상을 위한 증폭기(Amplifier)가 내장되어 있으며,
외장 안테나 연결을 위한 두 가지 타입의 소켓 (IPX & SMA Connector)이 보드에 내장되어 있습니다. 또한 RS485 직렬 통신 표준을 사용하여, 외부 장치와의 장거리 유선 연결이 가능합니다.
장거리 IoT망 구축을 위한 솔루션이 적용된 Smart Routing (통신 경로 자동 설정) 기능은 사용자를 위한 IoT망 구축 편의를 제공합니다. 이는 초기 설치 비용과 설정 시간을 절약할 수 있습니다. 자동 망
복구(Self-healing) 기능은 IoT망 내에 고장 모듈 발생시 즉각적인 대응을 가능하게 합니다.
참고: 기능 설명 및 상세 스펙은 관련문서를 참고하시기 바랍니다.
적용분야
917-, 940-MHz (900MHz~960MHz) ISM and SRD Systems
Low-Power Wireless Systems With kHz to MHz Channel Spacing
Home and Building Automation
Wireless Alarm and Security Systems
Industrial Monitoring and Control Smart Grid and Automatic Meter Reading
Wireless Healthcare Applications
Wireless Sensor Networks
Active RFID
IEEE 802.15.4g, IP-Enabled Smart Objects (6LoWPAN), Wireless M-Bus, KNX Systems, Wi-SUN™, and Proprietary Systems
Energy-Harvesting Applications
Electronic Shelf Label (ESL)
Long-Range Sensor Applications
Heat-Cost Allocator
제품사양
표 제목
| Item |
Description |
비고 |
| Main Chipset |
SoC ARM Cortex-M3 CC1310 series |
|
| 128KB Flash |
|
| Memory |
SPI Serial Flash 4Mbit(256KB) |
|
| RF |
-124dBm sensitivity (Long Range Mode) |
|
| Integrated channel filters |
|
| RF Front End |
Up to 27 dBm (0.5W) Output Power |
|
| 6 dB Typical Sensitivity Improvement with CC1130 |
|
| Clock |
External 24MHz, Internal 32KHz RTC |
|
| Operating Mode |
Active, IDLE, Standby, Shutdown |
|
| I/F |
SPI, I2C, UART, GPIO(Analog, Digital) |
|
| Download I/F |
SPI Programming (SWDIO, SWDCLK), UART |
|
| Network |
P2P, Repeater, Star, Mesh |
|
관련문서
HN-SWC Data Sheet
